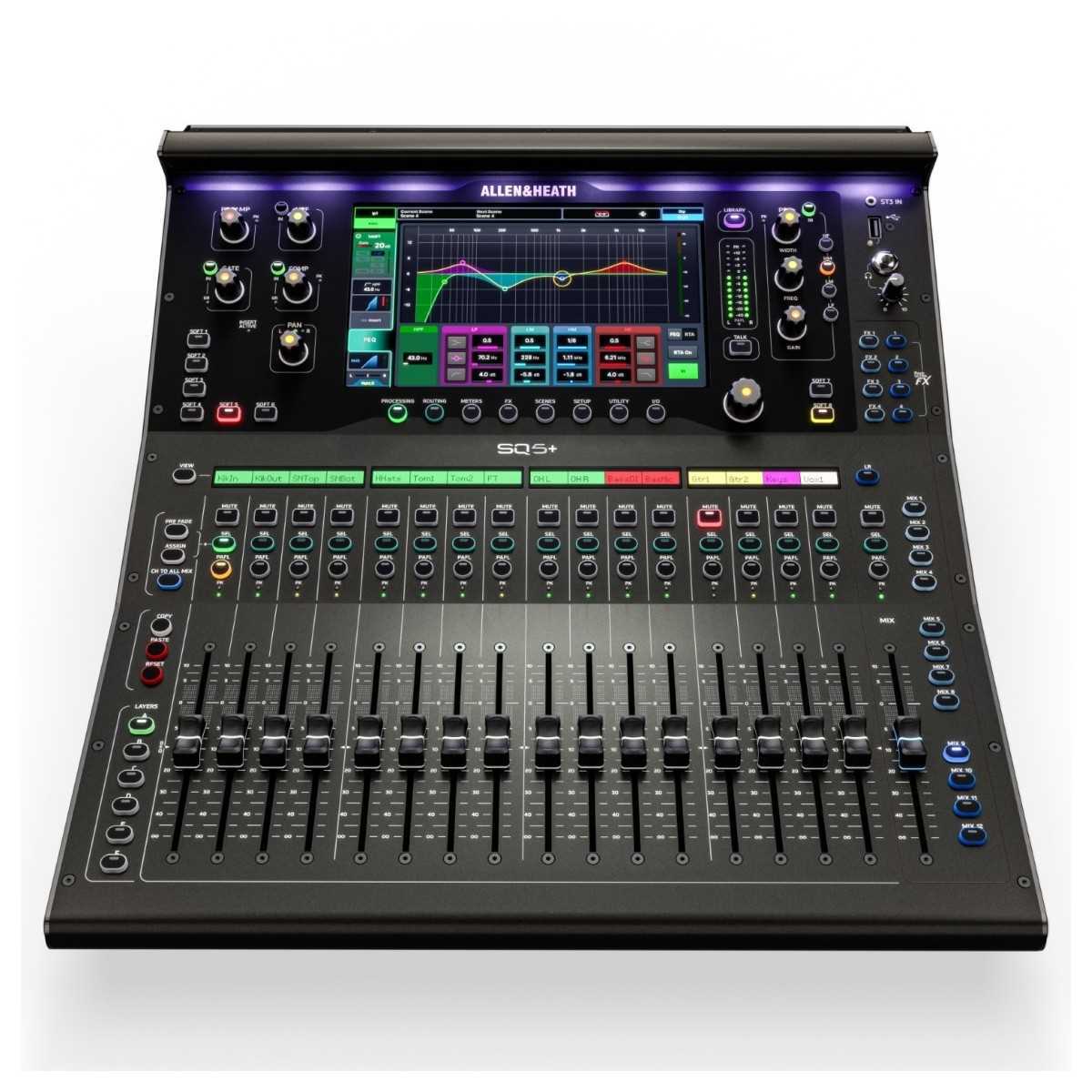

Allen & Heath SQ5+ Digital Mixing Desk

Rackvinklar till Allen & Heath SQ-5 mixer.

SQ Dante 32×32 ger din SQ-mixer eller AHM-processor 32×32 Dante-kanaler i 96kHz eller 48kHz-gränssnitt. kortet är särskilt väl lämpat för AHM-32 och AHM-16 Audio Matrix-processorer men även till SQ-mixer eller AHM-64 om man vill använda färre Dante-kanaler.

Dante®-modul för SQ och AHM
SQ Dante tillhandahåller valfri SQ-mixer eller AHM-processor med hela 64×64-kanals, 96kHz/ 48kHz-gränssnitt till ett Dante-nätverk. En SQ- eller AHM-enhet utrustad med Dante-tillvalskortet kan sömlöst ansluta till DT-expanders, trådlösa system, förstärkare, förförstärkare och alla andra enheter på ditt Dante-nätverk, och samtidigt utnyttja SQ:s högupplösta 96kHz-ljud.

SQ Dante-kortet kan växlas mellan 96kHz eller 48kHz för att passa Dante-nätverk som körs med endera samplingshastigheten. Förutom att underlätta systemintegration, möjliggör kortet även digital split och prisvärd multitrack-inspelning direkt till en dator.

V2 – AHM-kompatibel
SQ Dante V2 delar alla funktioner och specifikationer för V1-modulen utan skillnader för SQ-användare*, men V2-modulen kan även monteras och användas i en AHM-matrisprocessor.

*SQ kräver firmware V1.5 eller senare.

SQ MADI förser alla SQ-mixer med ett 64×64 MADI-gränssnitt på antingen 48kHz eller 96kHz. Två BNC-ingångar parar sig med två BNC-utgångar för att möjliggöra delade eller redundanta inställningar medan en dubbelfunktion (in/ut) BNC Wordclock-anslutning gör att konsolen kan synkronisera med annan utrustning.

SQ MADI möjliggör anslutning och synkronisering med broadcast eller inspelningssystem, OB-bussar och tredjepartskonsoler för matningar med högt kanalantal över koaxialkablar.

SLink-kort för mixerbord i SQ-serien

SQ SLink ger användare möjlighet att lägga till en extra intelligent SLink-port till valfri SQ mixer med samma funktionalitet som den inbyggda SLink-porten. Kortet möjliggör anslutning till ytterligare 128 ingångar och 128 utgångar för digitalt ljud och öppnar SQ för en rad nya systemmöjligheter.

Tillvalskortet körs oberoende av den inbyggda SLink-porten, vilket gör att två olika Allen & Heath-protokoll kan användas i ett system samtidigt. Med två SLink-portar är det nu möjligt att kombinera en SQ med valfritt ME Personal mixer, DX, GX eller dSnake expanders.

Alla SQ-konsoler som är utrustade med ett SLink-kort kan också anslutas direkt till ett Qu-, SQ-, Avantis- eller dLive-system, vilket möjliggör FOH-/monitordelningar, broadcast-flöden och mer.

SQ Waves förser alla SQ- eller AHM - enheter med ett 64x64 96kHz eller 48kHz-gränssnitt till ett Waves SoundGrid-nätverk med hjälp av enhetens I/O-port. Ljudtekniker eller installatörer kan nu anpassa Waves-kortet till valfri SQ eller AHM för Waves plugin-bearbetning, flerspårsinspelning (vid 96kHz eller 48kHz), virtuella ljudkontroll och ljuddistributionsapplikationer.

DX168 är en robust och portabel 96kHz expander till dLive, Avantis, SQ eller AHM serien.

Varje DX168 har 16 mikrofonförstärkare med oberoende fantommatning som visas med LED-indikatorer, plus 8 XLR-linjeutgångar. DX168 ansluts via en enda Cat5e-kabel till dLive Surface, MixRack, SQ mixer, Avantis mixer eller uppströms DX168 via en säker EtherCon-port. En andra låsande EtherCon-port tillhandahålls för redundant anslutning till kompatibel hårdvara, eller för seriekoppling till en nedströms DX168 för ytterligare fjärr-I/O. Expanderns robusta design, med slitstarka gummistötfångare, gör att den kan placeras direkt på scengolvet under föreställningar. Med en vikt på bara 4,8 kg och med ett robust bärhandtag erbjuder DX168 den bekvämlighet och portabilitet som behövs i uthyrning, utbildning, gudstjänsthus och många andra miljöer. En valfri 4U rackmonteringssats är tillgänglig som möjliggör installation i industristandard 19-tums rack.

48 XLR-ingång / 16 XLR-utgångar Bärbar GX Expander med DX-uttag

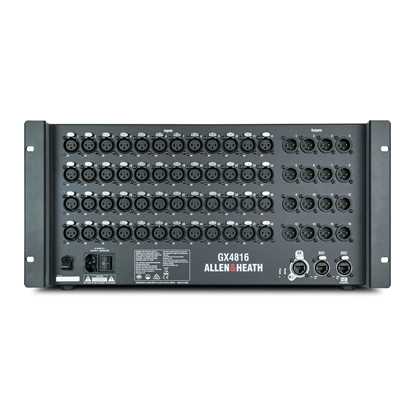

GX4816 är en 96kHz audioexpander med stort antal kanaler för AHM, SQ, Avantis och dLive-system.

Varje GX4816 är laddad med 48 dLive mikrofonpreamps med oberoende fantommatning och status-LED, samt 16 XLR-linjeutgångar. Dessutom finns 2 DX-portar för anslutning till upp till 4 DX-expanders för ytterligare I/O-expansion. Anslutning till ett ME Personal Mixing System är möjlig via DX2-uttaget när det används med SQ eller Avantis.

GX4816 ansluts via en Cat5e-kabel till ett SLink-uttag på en SQ, Avantis eller AHM, eller till ett gigaACE-ljudnätverkskort på ett dLive-system.

Anslutning till DX Expanders och ME Personal Mixing System sker också via Cat5e-kabel.

AR2412 är en 48kHz Expander till AHM, Qu, Avantis och SQ med 24 XLR-ingångar och 12 XLR-utgångar.

Genom att lägga till en AR2412 till ditt system kan du placera en del eller hela din I/O upp till 100 m från mixern, ansluten med bara en Cat5-kabel som kör Allen & Heaths dSNAKE-protokoll. dSNAKE ger kontroll till preamps, och alla mikrofonförstärkare har stage recall.

AR2412 har även en monitorport för anslutning av ME-1 personliga mixers, och en expansionsport för seriekoppling till en AR84 eller AB168.

AB168 är ett 48 kHz protabelt AudioRack för AHM, Qu, Avantis och SQ.
16 mikrofonförstärkare, fantommatning och status-LED och 8 XLR-linjeutgångar och använder sig av Allen & Heaths proprietära dSNAKE-protokoll.

Genom att lägga till en AB168 till ett kompatibelt system kan en del eller alla I/O placeras upp till 100 m från mixern. Enheten ansluts via en Cat5-kabel till mixern eller till en AR2412 AudioRack via en låsande dSNAKE EtherCon-port. En andra EtherCon-port finns för seriekoppling till en annan AB168-box eller anslutning av ett ME personal mixer. AB168 uppdaterar automatiskt sin firmware för att synkronisera med systemet.

Audiorackets robusta konstruktion med sina gummibumpers gör det turnétåligt och att det kan placeras på scengolv under föreställningar. Med en vikt på bara 4,8 kg och med ett robust bärhandtag är AB168 också designad för maximal bekvämlighet och bärbarhet. Rackmonteringssats finns också. (säljs separat)

Portabel DX-expander med 12 analoga/AES XLR-utgångar.
Behöver du få ut mer av ditt system? DX012 är en Output expander för AHM, SQ, Avantis och dLive. Perfekt för matning av IEM-system och förstärkarrack, DX012 erbjuder både analoga och digitala AES-utgångsalternativ i en kompakt 1U-formfaktor.

DX012 ansluts via en enda Cat5e-kabel till dLive Surface, dLive MixRack, AHM-64 matrisprocessor, Avantis mixer, SQ mixer eller uppströms DX expander via en säker EtherCon-port.

En andra låsande EtherCon-port tillhandahålls för redundant anslutning till kompatibel hårdvara, eller för seriekoppling till en nedströms DX-expander för ytterligare remote-I/O.
